Vitrážová dílna:od kartonu k zasazenému panelu
Kemvarposno je textový projekt o řemesle, ve kterém se kresba postupně mění v konstrukci ze skla a olova. Popisujeme jednotlivé úkony tak, jak na sebe v dílně navazují — bez zkratek a bez opakování stejné myšlenky jinými slovy.
Vitráž není obraz na skle. Je to sestavená plocha, kde každý řez, každá spára a každý svar rozhoduje o tom, jak dlouho panel vydrží ve svém rámu a jak se v něm bude chovat světlo.
Čtení kartonu a rozkres dílů
Karton je kresba v měřítku 1:1, podle které vzniká celý panel. Na první pohled vypadá jako obrys barevných ploch, ve skutečnosti ale nese tři různé informace najednou: tvar dílu, průběh olověné sítě a místa, kde konstrukce potřebuje zpevnění. Kdo čte karton jen jako obrázek, obvykle zjistí až při skládání, že se panel v ploše boří.
Z kartonu se odvozují dvě pracovní kopie. Jedna zůstává neporušená a slouží jako podložka při sestavení. Druhá se rozstříhá na šablony — a právě tady vzniká první rozdíl mezi amatérskou a poučenou prací: řez šablonami musí odečíst šířku srdce olověného profilu, jinak bude hotový panel o několik milimetrů větší než otvor, do kterého má být osazen.
Do kartonu patří i číslování dílů a značka barvy či druhu skla. U panelu s několika desítkami polí je to jediná pojistka proti záměně, zvlášť když se práce protáhne přes několik dnů a stůl mezitím posloužil i jinému úkolu.
Co si na kartonu ověřit před řezáním
- Skutečný rozměr otvoru změřený na několika místech, ne jen jednou.
- Vůle mezi panelem a rámem po celém obvodu.
- Umístění vyztužujících tyčí a jejich soulad s kresbou.
- Směr struktury skla u tažených a válcovaných tabulí.
- Odečet srdce profilu u šablon.
Panel se navrhuje vždy proti světlu, kterému bude vystaven. Kresba, která na papíře působí vyváženě, se v protisvětle chová jinak: tmavé olovo opticky sílí, světlá pole se rozpíjejí do stran a tenké linky mizí. Proto se karton posuzuje ve svislé poloze a nejlépe u okna, ne naplocho na stole.
Rozvržení olověné sítě není jen estetické rozhodnutí. Dlouhé přímé spáry vedené přes celou plochu se chovají jako kloub a panel se v nich časem prohýbá. Kresba, která tyto linie záměrně přerušuje a nechává je narážet do příčných spár, drží tvar výrazně déle.
Řezání skla a obkusování hrany
Řez sklem není řez v běžném smyslu. Kolečko řezáku vytvoří na povrchu jemnou trhlinu a lom se šíří sám, jakmile se tabule namáhá pod ryskou. Z toho plyne většina praktických pravidel: rysku vedeme jedním tahem, nikdy ji nepřejíždíme podruhé a lámeme co nejdříve po řezu, protože trhlina během několika minut ztrácí ochotu pokračovat.
Tlak na řezák je věc citu, ne síly. Správný tah je slyšet jako suchý, rovnoměrný zvuk; skřípání znamená příliš velký přítlak a lom se pak láme mimo rysku. U složitých vnitřních křivek se plocha nejprve odlehčuje pomocnými řezy, aby se odlamovala po menších dílech.
Obkusování a doladění tvaru
Po vylomení zůstává hrana nepřesná. Obkusovacími kleštěmi se z ní odebírají drobné úlomky, dokud díl přesně nesedne na šablonu. Postupuje se od kraje ke středu a po malých krocích — jeden hluboký zákus dokáže odštípnout kus daleko za linii.
Hotový díl se zkouší přímo na kartonu, ne proti jinému sklu. Drobná odchylka jednoho pole se v řadě sečte a poslední díl už do panelu nevejde.
- Sklo řežeme na rovné, čisté a pevné podložce.
- Řezák držíme svisle a vedeme jedním plynulým tahem.
- Vnitřní křivky rozdělíme na několik odlehčovacích řezů.
- Hranu po obkusování srovnáme brusným kotoučem s vodou.
- Úlomky odklízíme průběžně, ne až na konci směny.
Barevné, přejímané a leptané sklo
Barevné sklo se dělí podle toho, kde barva vzniká. U prokvětlého skla je barvivo rozptýlené v celé hmotě a odstín je tedy stejný v celém průřezu. U přejímaného skla je na čirý nebo světlý podklad natažena jen tenká barevná vrstva; při pohledu na hranu je zřetelně vidět jako proužek.
Právě přejímané sklo umožňuje leptání. Odkrytá místa se ošetří kyselinou nebo pískováním a barevná vrstva se z nich odebere až na podklad, takže v jediném kusu skla vznikne světlejší kresba bez jediné olověné spáry. Historicky to byl způsob, jak dostat do jednoho pole dvě barvy tam, kde by olovo kresbu roztříštilo — třeba u drobných nápisů, korunek nebo lemů oděvů.
Výběr skla se neřídí jen barvou. Válcované tabule s výraznou strukturou světlo rozptylují a hodí se tam, kde je za oknem rušivý výhled. Antické tažené sklo naopak nechává světlo procházet nerovnoměrně a plochu oživuje. Opálové a opakní skla světlo tlumí a v panelu působí jako těžký, klidný podklad.
Praktické rozlišení na dílenském stole
- Prohlédnout hranu proti světlu — proužek prozradí přejímané sklo.
- Zkontrolovat, na které straně leží barevná vrstva, a řezat vždy ze strany podkladu.
- Sledovat směr válcování a bubliny, aby se struktura v panelu opakovala smysluplně.
- Zbytky ukládat podle druhu, ne podle velikosti — jinak se stejný odstín znovu nenajde.
Leptání i pískování patří k úkonům s vlastními riziky. Pracuje se s odsáváním, ochranou očí a dýchacích cest, a s odpadem se nakládá podle platných pravidel — v dílně to znamená vyhrazené místo a nádoby, které se nepoužívají na nic jiného.
Olověný profil a technika měděné fólie

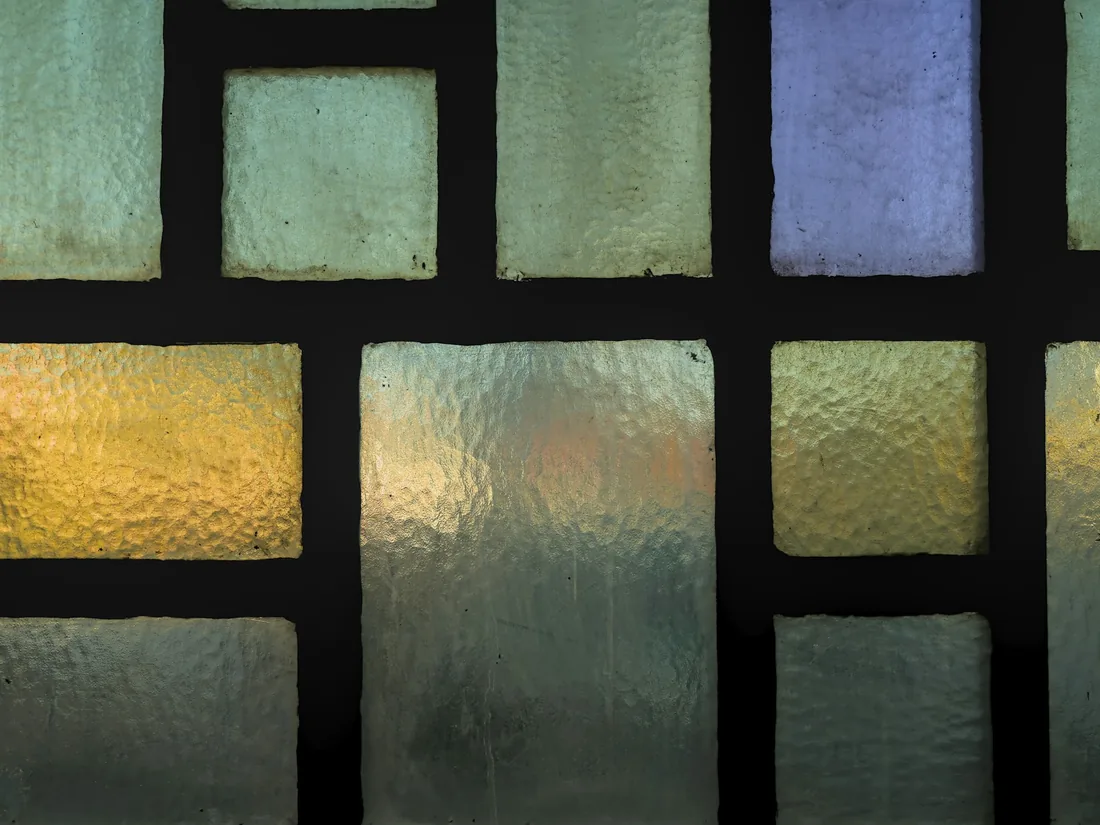

Olověný profil je odlitý nebo tažený pásek ve tvaru písmene H. Sklo zapadá do jeho srdce z obou stran a celá síť drží panel v ploše. Před sestavením se profil natahuje, aby se srovnalo srdce a materiál získal potřebnou pevnost; nenatažené olovo je měkké a panel se v něm později posouvá.
Skládá se na podložce s kartonem a dvěma kolmými latěmi, které určují pravý úhel. Postupuje se od rohu ven, díl po dílu, a každý kus se zajišťuje hřebíčky, dokud nepřijde další. Profil se řeže nožem šikmým tahem, ne stisknutím — jinak se srdce zmáčkne a další sklo už do něj nevejde.
Technika měděné fólie funguje jinak. Každý díl se po obvodu olepí tenkým měděným páskem, který se přitlačí na obě strany, a spoje se pak zalévají cínem v souvislé housence. Vzniká jemnější linka, která zvládne mnohem menší díly a plastické tvary, ale panel je citlivější na vlastní hmotnost. Pro velké svislé plochy zůstává olovo praktičtější volbou.
Kdy který postup dává smysl
- Olovo — okenní panely, velké plochy, práce, které mají držet ve zdi desítky let.
- Měděná fólie — drobná pole, prostorové objekty, stínidla a předměty s dvojím zakřivením.
- Kombinace obojího — jemný vnitřní detail ve fólii uvnitř olověné konstrukce.
Pájení spojů a kytování panelu
Pájené spoje nedrží sklo, drží síť. Cín se nanáší na křížení profilů, kde má vytvořit plochý, mírně vypuklý spoj bez ostrých kapek. Hrot musí být čistý a pocínovaný, jinak se teplo přenáší nerovnoměrně a olovo se v místě spoje propálí. Panel se pájí z obou stran; strana, která zůstane jen nabodnutá hřebíčky, se dřív nebo později rozjede.
Kytování je nenápadný úkon s velkým podílem na životnosti. Pod přírubu profilu se vtírá měkká hmota, která vyplní vůli mezi olovem a sklem. Panel tím ztuhne, přestane chrastit a spára se stane nepropustnou pro vodu i vítr. Přebytek se odebírá dřevěným klínkem po obvodu každého pole a povrch se pak zapráší, aby hmota vytáhla mastnotu a rychleji zavadla.
- Očistit povrch olova a spoje zbavit oxidů.
- Zapájet křížení na jedné straně, panel opatrně otočit a zapájet druhou.
- Vtírat kyt pod obě příruby po celé ploše.
- Odebrat přebytek podél spár a panel zaprášit.
- Nechat zavadnout, teprve pak očistit a vyleštit.
- Připájet vázací drátky pro pozdější uchycení k výztužím.
Panel se po kytování nesmí hned stavět nastojato ani přenášet za jednu hranu. Dokud hmota ve spárách nezpevní, chová se konstrukce pružně a snadno se zkroutí. V dílně se proto nechává ležet naplocho a manipuluje se s ním přes pevnou desku.
Grisaille na skle a její výpal
Grisaille je hnědočerná až šedá barva ze skelné moučky, kysličníků a pojiva. Sama o sobě není barvou v malířském smyslu — na skle pracuje jako clona, která zadržuje světlo. Obrysové linky se kladou hustě naneseným tahem, plochy se stínují řídkým nátěrem, do kterého se pak štětcem a jehlou vybírá zpět světlo. Malba tedy vzniká současně přidáváním i odebíráním.
Sklo se maluje na světelném stole a průběžně se kontroluje proti světlu, protože v odraženém světle vypadá vrstva mnohem tmavší, než jaká ve skutečnosti je. Pracuje se po vrstvách a mezi nimi se vypaluje, jinak by další tah rozpustil ten předchozí.
Výpal probíhá v peci obvykle v rozmezí zhruba 580 až 650 °C podle druhu barvy a skla. Skelná složka barvy se natavuje a spéká s povrchem tabule; nedopálená vrstva se později stírá, přepálená ztrácí kresbu a sklo se deformuje. Nárůst i pokles teploty musí být pozvolný — prudké chlazení vnáší do skla pnutí, které se projeví až prasklinou při sestavování.
Na co se v peci nejčastěji zapomíná
- Zkušební vzorek ze stejné tabule vypálený spolu s dílem.
- Rovná podložka s vrstvou separačního prášku.
- Dostatečné rozestupy mezi kusy, aby se nedotýkaly.
- Záznam teploty a doby výpalu ke každé sérii.
- Úplné vychladnutí před otevřením pece.
Vedle grisaille se používá i stříbrná lazura, která po výpalu proniká do povrchu skla a zbarvuje jej do žluta až jantarova. Nanáší se zpravidla z rubové strany a její odstín závisí na složení skla i na teplotě víc než na tloušťce nánosu.
Zasazení panelu a větrání zasklení
Panel se osazuje do drážky rámu s vůlí, která umožní rozměrové změny v teple i chladu. Uložení nasucho na tvrdý podklad je nejčastější příčinou pozdějších prasklin: sklo i olovo se pohybují, kámen a dřevo se pohybují jinak, a napětí se přenese na nejslabší pole. Proto se pod panel vkládá měkčí lože a obvod se dotěsňuje pružně.
Výztužné tyče se uchycují drátky připájenými k panelu a kotví se do rámu. Rozmístění vychází z kresby — tyč vedená přes světlou plochu ruší, tyč skrytá v přímé olověné spáře je z odstupu prakticky neviditelná. U vyšších panelů se doplňuje také vodorovné dělení, aby vlastní hmotnost nezatěžovala spodní pole.
Samostatnou otázkou je vlhkost. Pokud je vitráž chráněna vnějším ochranným zasklením, musí mezera mezi oběma vrstvami větrat, jinak v ní kondenzuje voda a panel trpí víc než bez ochrany. Řešením jsou průduchy vedené do vnitřního prostoru nebo do exteriéru podle konkrétních podmínek stavby; navrhují se předem, ne dodatečně po prvním zamlžení.
Kontrolní body při osazování
- Vůle v drážce po celém obvodu, ne jen v rozích.
- Pružné lože mezi panelem a pevnou konstrukcí.
- Výztuže v ose olověných spár.
- Průchodný větrací systém u ochranného zasklení.
- Přístup k panelu pro pozdější prohlídku.
Restaurování a čtení starých vitráží
Před jakýmkoli zásahem se panel dokumentuje. Fotografie z obou stran, otisk nebo překres olověné sítě a popis poškození jsou jediný způsob, jak po demontáži poznat, co bylo původní a co doplněné. Starší vitráže bývají poskládané z několika oprav a nezřídka obsahují díly, které do kresby nepatří — bez záznamu se tyhle stopy nenávratně ztratí.
Základní rozhodnutí zní, zda panel rozebrat, nebo opravit na místě. Rozebrání a nové zaolovnění vrátí konstrukci pevnost, ale odstraní historický materiál. Bodová oprava zachová víc původního, přitom ale nemusí stačit tam, kde je síť unavená v celé ploše. Volba vychází ze stavu panelu, ne z pohodlnosti postupu.
Zvláštní opatrnost patří malbě. Vypálená grisaille bývá po desetiletích oslabená a otěruvzdorná jen zdánlivě; agresivní čištění ji setře rychleji než staletí v okně. Suché šetrné odstranění nečistot a mechanická práce pod lupou jsou pomalejší, ale vratnější než chemie.
Doplnění chybějícího pole je vždy kompromis. Nové sklo se hledá tak, aby v celku nekřičelo, ale zároveň zůstalo rozpoznatelné při bližším pohledu — obvykle drobným odlišením struktury nebo mírně jiným odstínem. Cílem není napodobit stáří, ale nezakrýt ho.
Praskliny se historicky řešily vloženým olověným proužkem, který kresbu naruší, ale panel udrží. Dnes se u cenných dílů volí lepení nebo přesklení z jedné strany. Obojí má své meze a obojí se dokumentuje, aby další generace věděla, co v panelu skutečně je.
Uspořádání vitrážové dílny
Dílna se dá popsat jako sled ploch, kterými dílo prochází: kreslicí stůl, řezací stůl, světelný stůl pro malbu, sestavovací deska, pec a nakonec místo pro kytování a čištění. Když tyto plochy nejsou v pořadí, práce se rozpadá na zbytečné přenášení a poškrábané sklo.
Sestavovací deska by měla být rovná, dřevěná a dost velká na největší běžný formát. Skladování skla je otázkou svislých přihrádek — tabule uložené naplocho na sobě se poškrábou a jejich vytahování je rizikové. Olověný profil se skladuje natažený a zavěšený, jinak se zkroutí vlastní hmotností.
Bezpečnost není doplněk. Práce s olovem a cínem znamená mytí rukou, oddělené místo pro jídlo a pravidelný úklid vlhkou cestou; broušení a pískování vyžaduje odsávání a ochranu očí; pec potřebuje odvětrání a nehořlavé okolí. Ke stejné kategorii patří i dostatečné a rovnoměrné světlo — únava očí je v této práci první příčinou chybného řezu.
Základní vybavení pracoviště
- Rovná sestavovací deska s kolmými latěmi.
- Řezák s olejovým zásobníkem a několik náhradních koleček.
- Obkusovací a lamací kleště, nůž na olovo, dřevěné klínky.
- Brusný kotouč s vodou a odkládací plocha na mokré díly.
- Světelný stůl pro malbu a kontrolu proti světlu.
- Svislé přihrádky na tabule a zavěšený olověný profil.
- Odsávání, ochrana zraku a dýchacích cest.
Co na těchto stránkách najdete
Kemvarposno shromažďuje redakční texty o jediném oboru — o vitráži a o práci, která k ní vede. Materiály jsou psané jako souvislý výklad, ne jako návod ke koupi nástrojů ani jako nabídka zakázek. Cílem je popsat postupy natolik srozumitelně, aby si čtenář dokázal představit, co se v dílně skutečně děje a proč jsou jednotlivé kroky uspořádané právě takto.
- Příprava návrhu: karton, šablony a rozvržení olověné sítě.
- Práce se sklem: řez, lom, obkusování a broušení hrany.
- Druhy skla: prokvětlé, přejímané, válcované, tažené a leptané.
- Sestavení: olověný profil i technika měděné fólie.
- Dokončení: pájení, kytování, výztuže a čištění.
- Malba: grisaille, stříbrná lazura a režim výpalu.
- Osazení: uložení v rámu, výztuže a větrání ochranného zasklení.
- Restaurování: dokumentace, rozhodování o zásahu a doplňování polí.
- Dílna: uspořádání pracovišť, skladování materiálu a bezpečnost.
Texty vznikají postupně a jsou průběžně doplňovány. Popisují obecně přijímané postupy, nikoli závazný technologický předpis: konkrétní panel, konkrétní sklo a konkrétní stavba si vždy vyžádají vlastní rozvahu.
